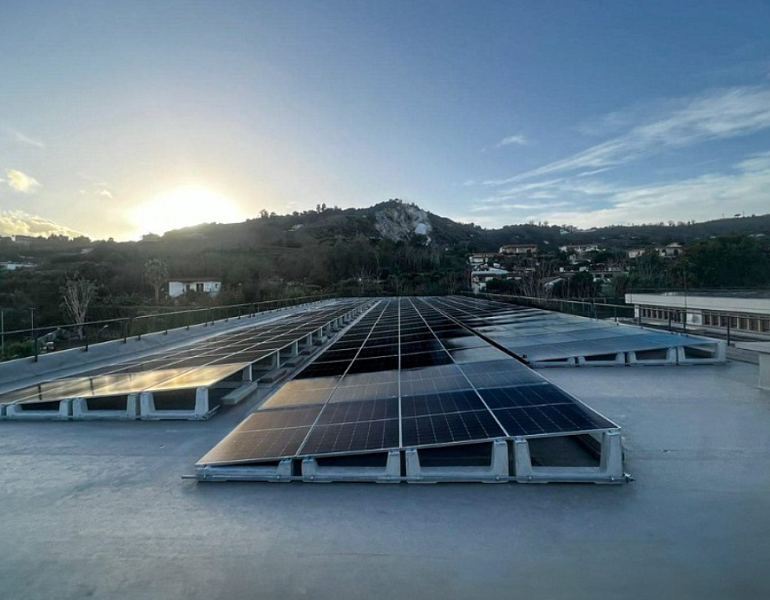

Fotovoltaika na ploché střeše haly nebo bytového domu: Proč zvolit betonovou konstrukci?
Instalace fotovoltaické elektrárny (FVE) na komerční objekty, logistické haly, výrobní závody nebo bytové domy přináší významné úspory provozních nákladů, vyšší energetickou soběstačnost i podporu plnění ESG cílů. Rozlehlé ploché střechy těchto budov navíc poskytují ideální prostor pro instalaci desítek až stovek solárních panelů.
Při návrhu fotovoltaické elektrárny pro velké komerční objekty ale vyvstává zásadní otázka: Jakou nosnou konstrukci zvolit, aby neohrozila statiku budovy, nepoškodila střešní plášť a zajistila spolehlivý provoz po desítky let?
Tradiční hliníkové a ocelové montážní systémy mají u rozsáhlých projektů technická i ekonomická omezení. Jejich montáž je časově náročná, vyžaduje velké množství komponentů i ruční pokládku betonových dlaždic, což prodlužuje realizaci a zvyšuje náklady.
Stále častější volbou pro B2B projekty se proto stávají betonové podstavce pro fotovoltaiku, které spojují funkci nosné konstrukce i zátěže do jednoho prvku. Díky tomu není nutné zasahovat do střešního pláště vrtáním, montáž je rychlejší a výsledné řešení nabízí vysokou stabilitu i dlouhou životnost.
Specifika velkých plochých střech: Výzva pro statiku i hydroizolaci
Ploché střechy komerčních budov a bytových domů podléhají přísným statickým i normovým požadavkům (zejména ČSN EN 1991-1-4 pro zatížení větrem a ČSN EN 1991-1-3 pro zatížení sněhem). Při návrhu FVE je proto nutné zohlednit několik klíčových faktorů:
- Extrémní větrné zatížení a sání větru, které může konstrukci nadzvednout nebo posunout.
- Ochranu hydroizolace, protože mechanický zásah do krytiny může ovlivnit platnost záruky.
- Kapacitu přitížení, aby nedošlo k lokálnímu přetížení střechy ani deformaci tepelné izolace.
Rizika mechanického kotvení: Proč nevrtat do střešního pláště
Historicky se pro ukotvení nosných systémů na plochých střechách využívalo mechanické kotvení do nosné konstrukce. U rozsáhlých projektů to znamená stovky až tisíce prostupů hydroizolační i tepelněizolační vrstvou.
Ztráta záruky a riziko zatékání
Každý prostup hydroizolací představuje riziko netěsnosti a pronikání vlhkosti do tepelné izolace i nosné konstrukce. Opravy pod rozsáhlým polem FVE bývají časově i finančně náročné.
Tepelné mosty a dilatace kovu
Kovové kotevní prvky vytvářejí tepelné mosty a vlivem teplotních změn namáhají okolí kotevních bodů. Betonové podstavce Sunblocks fungují jako plovoucí systém bez zásahu do střešního pláště a tato rizika eliminují.
Chcete najít vhodné řešení pro vaši střechu?
Prohlédněte si nabídku betonových podstavců Sunblocks včetně technických parametrů, dostupných sklonů a certifikací.
Rychlost montáže s betonovými bloky: Hlavní finanční úspora na B2B projektech
V B2B sektoru tvoří významnou část rozpočtu cena práce montážních týmů a čas strávený na střeše. Tradiční zátěžové systémy se skládají z velkého množství komponentů a vyžadují časově náročnou montáž.
|
Parametr |
Tradiční hliníková konstrukce se zátěží |
Betonový systém Sunblocks |
|
Pracnost na střeše |
Vysoká (skládání komponentů, šroubování, rovnání zátěže) |
Minimální (přímé uložení bloků na podložky) |
|
Počet dílů na panel |
10–15 samostatných prvků (šrouby, svorky, profily, dlaždice) |
1 integrovaný prvek (nosník + zátěž v jednom) + svorky a gumená podložka |
|
Rychlost instalace |
Cca 100–150 kWp / týden (standardní montážní tým) |
až 1/4 času běžné instalace |
|
Odolnost proti korozi |
Omezená (riziko galvanické koroze při styku kovu) |
Absolutní (mrazuvzdorný certifikovaný beton) |
Betonové podstavce Sunblocks spojují nosnou konstrukci i zátěž do jednoho prvku. Po vytažení palet na střechu se uloží na připravené pozice a přímo osadí solárními panely. U rozsáhlých projektů se tím zkracuje doba montáže i celkové náklady na realizaci.
Životnost konstrukce vs. životnost panelů
Nosná konstrukce by měla svou životností odpovídat předpokládané době provozu fotovoltaické elektrárny. Neměla by proto vyžadovat výměnu dříve než samotné panely.
Kovové a plastové konstrukce čelí v průběhu dekád extrémním podmínkám:
- UV záření a povětrnostní vlivy: Plastové komponenty časem křehnou a ztrácejí mechanickou pevnost.
- Agresivní průmyslové prostředí: Amoniak, kyselé deště a průmyslové emise urychlují korozi kovových prvků.
- Galvanická koroze: Vzniká při kontaktu různých kovů.
Betonové konstrukce Sunblocks jsou vyráběny z vysokopevnostního mrazuvzdorného betonu s nízkou nasákavostí. Díky odolnosti vůči povětrnostním vlivům a korozi si dlouhodobě zachovávají své vlastnosti a jejich předpokládaná životnost přesahuje 20 let.
Jak mohou betonové podstavce fungovat v praxi, ukazují následující modelové příklady z komerčních projektů.
Příklad: FVE na skladovací hale v logistickém parku (500 kWp)
Na skladovací hale s PVC-P hydroizolací bylo potřeba zachovat plnou záruku střešního pláště a zároveň zkrátit dobu realizace. Betonové podstavce Sunblocks se sklonem 10° umožnily instalaci bez zásahu do hydroizolace a díky jednoduché pokládce výrazně urychlily montáž oproti klasické hliníkové konstrukci.
Chcete vidět další realizace?
Podívejte se, jak byly betonové podstavce Sunblocks využity na komerčních objektech i dalších projektech.
Tip od specialistů Sunblocks
Ochrana tepelné izolace a rozložení tlaku na střeše
Při návrhu zátěžového systému FVE na ploché střeše je nutné zohlednit pevnost v tlaku použitého izolačního materiálu (EPS nebo PIR desky). Aby betonové podstavce nepůsobily na hydroizolaci a tepelnou izolaci bodovým tlakem, je nezbytné pod každý blok vložit ochrannou gumovou podložku nebo geopotah o odpovídající gramáži. Tato vrstva nejen chrání střešní fólii před mechanickým oděrem, ale zároveň zajišťuje rovnoměrný přenos zatížení, zvyšuje koeficient tření a brání posunu konstrukce při větrném zatížení.
Betonové podstavce pro fotovoltaiku představují moderní standard, který eliminuje vrtání do střechy, výrazně zrychluje montážní práce a díky své vysoké odolnosti poskytuje spolehlivé řešení pro dlouhodobý provoz fotovoltaické elektrárny.
